19주차. Vision encoder와 LLM을 잇는 구조

이 글은 AI의 도움을 받아 작성되었습니다.

← 26주 커리큘럼

18주차의 CLIP은 이미지와 문장이 얼마나 가까운지 점수를 매겼지만 긴 답변을 만들지는 않았다. 사진을 보고 대화하려면 vision encoder가 만든 특징을 LLM이 읽을 수 있는 token으로 바꿔야 한다. 이번 주에는 그 사이를 잇는 connector를 살펴본다.

이번 주에 배울 것

• Vision encoder, connector, LLM이 맡는 역할
• Visual token의 개수와 hidden dimension을 따로 읽는 방법
• LLaVA의 linear projector가 차원을 맞추는 방식
• BLIP-2의 Q-Former가 32개 query로 이미지 정보를 고르는 방식
• Flamingo의 Perceiver Resampler와 gated cross-attention
• Vision encoder와 LLM을 고정하거나 함께 학습할 때의 차이
• 세 connector의 tensor shape와 LLM 쪽 계산량을 비교하는 방법

선수 지식은 17주차의 patch embedding, 18주차의 image embedding, 1주차의 self-attention이다. Query, Key, Value가 낯설다면 Query가 질문하고 Key와 Value가 참고할 정보를 들고 있다고 생각하면 된다.

1. Connector는 차원과 token 수를 다룬다

VLM의 큰 흐름은 다음과 같다.

  → vision encoder
  → image features [batch, vision tokens, vision dimension]
  → connector
  → visual tokens [batch, connector tokens, LLM dimension]
  → LLM + text tokens
  → answer tokens

Shape를 읽을 때는 token 수와 hidden dimension을 구분한다. Vision encoder 출력이 [B, N_v, D_v], connector 출력이 [B, N_c, D_lm]이라고 하자.

Connector는 적어도 $D_v$를 $D_{lm}$에 맞춰야 한다. 구조에 따라 $N_v$를 그대로 두거나, 더 적은 $N_c$로 압축하기도 한다. Visual token이 LLM에 들어가는 위치도 다르다. Text token 앞에 붙일 수도 있고, LLM layer 사이의 cross-attention으로 따로 읽힐 수도 있다.

2. LLaVA는 projection으로 차원을 맞춘다

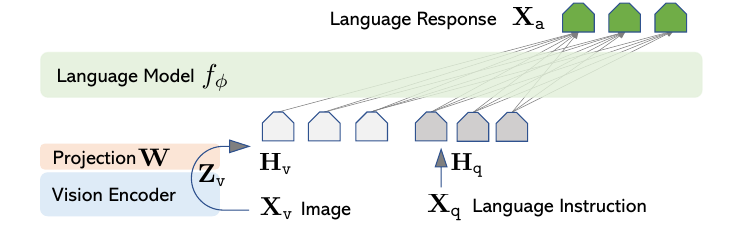

그림 1. CLIP vision feature를 projection한 뒤 language instruction token과 함께 LLM에 넣는 LLaVA 구조. 출처: Liu et al. (2023), Figure 1에서 발췌.¹

원래 LLaVA 논문은 CLIP ViT-L/14의 grid feature $Z_v$를 linear projection $W$에 통과시킨다. 결과 $H_v=WZ_v$는 LLM의 word embedding과 같은 차원을 갖는다. Projection은 각 visual token에 같은 linear layer를 적용하므로 token 수는 유지된다.¹

이번 shape 실습에서는 visual feature [1, 256, 1024]를 [1, 256, 4096]로 바꿨다.

import torch
from torch import nn

visual_features = torch.randn(1, 256, 1024)
projector = nn.Linear(1024, 4096)
visual_tokens = projector(visual_features)

print(visual_tokens.shape)
# torch.Size([1, 256, 4096])

이 nn.Linear는 bias를 포함해 parameter가 4,198,400개다. LLM이 수십억 parameter인 것과 비교하면 작은 연결부지만 출력 token 256개는 모두 LLM sequence에 들어간다.

LLaVA의 첫 학습 단계에서는 vision encoder와 LLM을 고정하고 projection만 학습한다. 두 번째 단계에서는 vision encoder를 계속 고정한 채 projection과 LLM을 함께 fine-tuning한다.¹

3. BLIP-2는 Q-Former로 정보를 고른다

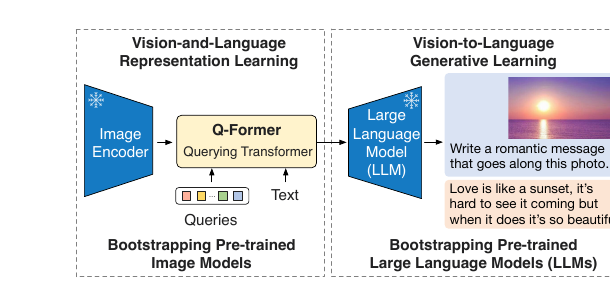

그림 2. Frozen image encoder와 frozen LLM 사이에서 Q-Former를 두 단계로 pre-training하는 BLIP-2 구조. 출처: Li et al. (2023), Figure 1에서 발췌.²

BLIP-2는 Querying Transformer, 줄여서 Q-Former를 connector로 쓴다. 학습 가능한 query embedding이 image feature를 cross-attention으로 읽고, text에 필요한 시각 정보를 고른다. Vision encoder와 LLM은 고정한다.²

논문 실험에서는 768차원 query 32개를 사용한다. 예로 든 ViT-L/14 image feature는 [257, 1024]이고 Q-Former 출력은 [32, 768]이다. 입력 image token 수와 관계없이 LLM으로 넘어갈 visual representation을 32개로 줄이는 bottleneck이다.²

queries = learned_queries.expand(batch_size, 32, hidden_size)
query_output, _ = cross_attention(
    query=queries,
    key=image_features,
    value=image_features,
)

print(query_output.shape)
# torch.Size([1, 32, hidden_size])

Q-Former는 단순한 평균이 아니다. Query끼리 self-attention을 하고, 일정한 layer마다 image feature를 cross-attention으로 읽는다. 논문의 Q-Former는 BERTbase에서 초기화한 Transformer와 새 cross-attention layer로 구성되며 총 188M parameter다.²

학습도 두 단계로 나뉜다. 첫 단계는 image-text contrastive learning, image-grounded text generation, image-text matching으로 시각과 언어 표현을 맞춘다. 두 번째 단계에서는 Q-Former 출력을 linear projection해 frozen LLM의 soft visual prompt로 넣고 text generation을 학습한다.

4. Flamingo는 visual token을 따로 읽게 한다

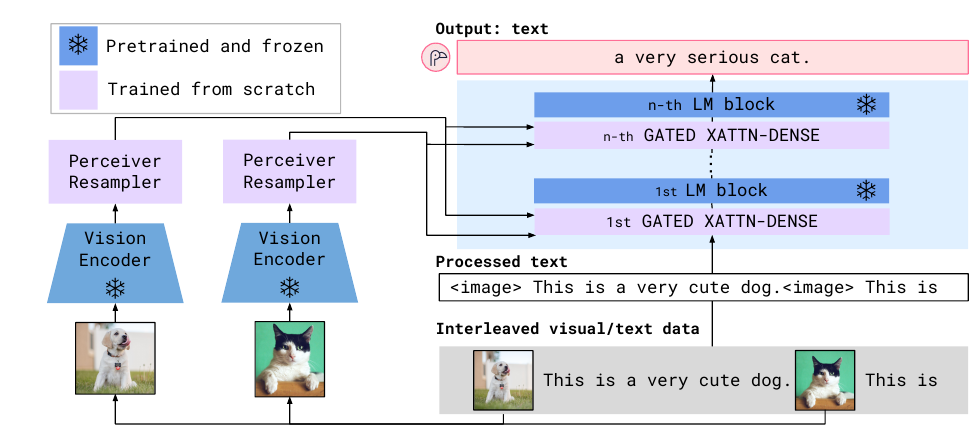

그림 3. 여러 이미지와 text를 섞어 입력하고, Perceiver Resampler의 visual token을 frozen LM 사이의 gated cross-attention layer로 읽는 Flamingo 구조. 출처: Alayrac et al. (2022), Figure 3에서 발췌.³

Flamingo의 Perceiver Resampler는 이미지나 영상에서 나온 길이가 다른 feature sequence를 고정된 visual token 64개로 바꾼다. 학습 가능한 latent query 64개가 image feature를 cross-attention으로 읽는다.³

이 visual token을 text token 앞에 그대로 붙이지는 않는다. Flamingo는 frozen LM block 사이에 새 GATED XATTN-DENSE block을 넣는다. Language feature가 Query가 되고 visual token이 Key와 Value가 되어, text가 필요한 이미지 정보를 읽는다.

새 cross-attention의 residual update는 $y=x+\tanh(\alpha)f(x,v)$로 나타낼 수 있다. $x$는 기존 language feature, $v$는 visual token, $f$는 새로 넣은 cross-attention block의 출력이다. 학습 가능한 scalar $\alpha$는 0에서 시작하므로 초기에는 $\tanh(0)=0$이다. 새 block을 넣은 직후에도 frozen LM의 출력이 바뀌지 않아 학습을 안정적으로 시작한다.³

visual_update, _ = cross_attention(
    query=language_features,
    key=visual_tokens,
    value=visual_tokens,
)
output = language_features + torch.tanh(alpha) * visual_update

Flamingo는 image와 text가 번갈아 나오는 입력을 처리하도록 설계됐다. 사진 한 장과 질문 하나를 넘어서, 예시 이미지와 답을 몇 쌍 보여준 뒤 새 이미지에 답하는 multimodal in-context learning에 어울리는 구조다.

5. 세 connector를 한 표에서 비교한다

세 논문은 vision encoder와 LLM을 이미 학습된 model에서 가져와 활용한다. 하지만 어느 부분을 학습하는지는 다르다. LLaVA는 두 번째 단계에서 LLM도 학습하고, BLIP-2는 Q-Former를 통해 frozen LLM에 맞춘다. Flamingo는 LM block을 고정한 채 사이에 새 cross-attention block을 넣는다.

어느 구조가 항상 낫다고 정할 수는 없다. Visual token을 줄이면 LLM 쪽 비용이 작아지지만 connector가 무엇을 남길지 골라야 한다. Token을 많이 보존하면 세밀한 정보를 전달할 여지가 커지는 대신 긴 sequence를 처리해야 한다.

6. 같은 입력으로 tensor shape를 비교한다

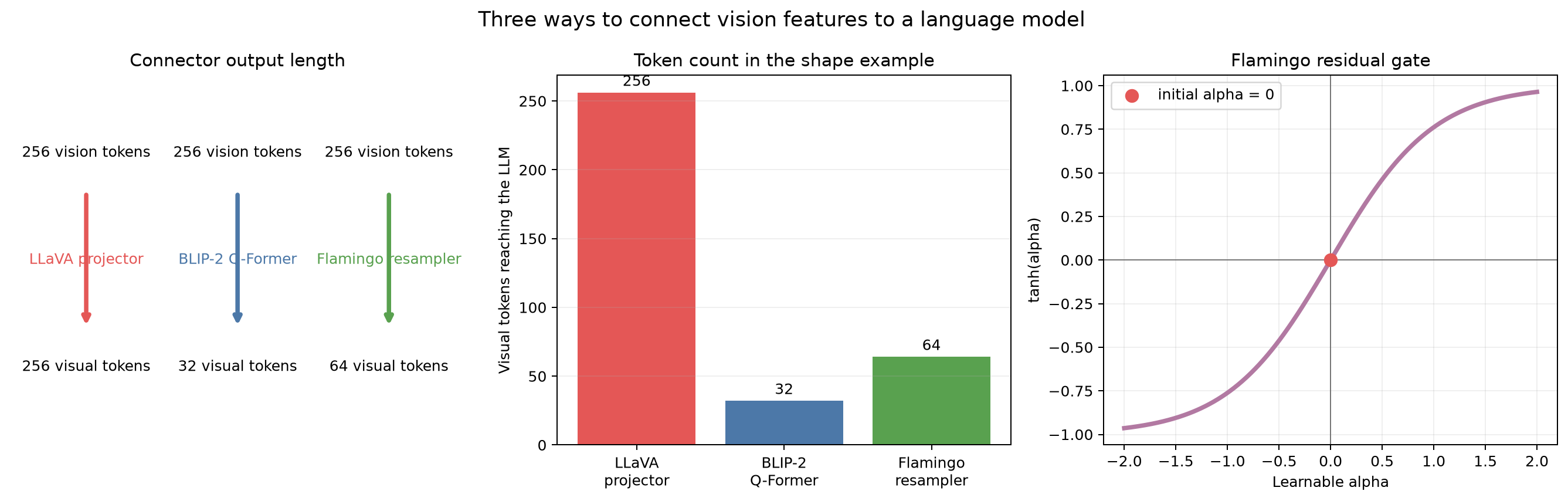

그림 4. 같은 256개 vision token을 linear projector, 32-query Q-Former 형태, 64-latent Perceiver Resampler 형태로 처리한 shape 실습. 오른쪽은 Flamingo의 $\tanh(\alpha)$ gate다. macOS CPU, PyTorch 2.13.0, Matplotlib 3.11.1에서 직접 실행했다.⁴

BF16 activation 추정은 visual token을 LLM hidden dimension 4,096으로 바꿔 한 벌만 저장한다고 계산한 값이다. LLaVA는 $256 \times 4096 \times 2$ byte로 2.00MiB, BLIP-2 형태는 0.25MiB, Flamingo 형태는 0.50MiB다.

Attention proxy에는 text token 20개를 사용했다. Visual token을 앞에 붙이는 LLaVA와 BLIP-2 형태는 각각 $(256+20)^2=76{,}176$, $(32+20)^2=2{,}704$로 계산했다. Flamingo 형태는 text self-attention $20^2$과 visual cross-attention $20 \times 64$를 더해 1,680이다.

이 숫자는 connector 선택에 따른 LLM 쪽 shape 차이를 보기 위한 계산이다. Vision encoder, Q-Former, Perceiver Resampler 자체의 계산과 layer 수, attention head 수, KV cache는 포함하지 않았다. 서로 다른 전체 model의 실제 속도나 memory를 나타내지 않는다.

실습의 Q-Former와 Perceiver는 nn.MultiheadAttention 하나로 만든 작은 모형이다.⁵ 논문의 전체 block을 재현하지 않는다. 그래도 query 길이가 출력 token 수를 정한다는 점은 확인된다. Flamingo 형태에서 $\alpha=0$일 때 residual 출력과 원래 language feature의 최대 차이는 정확히 0이었다.

7. Frozen과 trainable을 먼저 표시한다

Architecture 그림을 볼 때는 tensor shape만큼 weight update 범위가 중요하다.

[F] frozen: forward에는 참여하지만 gradient로 weight를 바꾸지 않음
[T] trainable: loss의 gradient를 받아 optimizer가 weight를 바꿈

Frozen weight도 forward와 backward 경로에서 activation이나 입력 gradient가 필요할 수 있다. requires_grad=False만 보고 전체 GPU memory가 거의 들지 않는다고 판단하면 안 된다. 실제 peak memory는 dtype, batch, token 수, gradient checkpointing, optimizer state를 함께 측정한다.

8. 자주 생기는 실수

Model 이름만 보고 connector를 단정하지 않는다. 같은 계열도 version에 따라 projector layer 수, image resolution, token merging, 학습 범위가 바뀐다. 사용한 checkpoint의 config와 구현을 함께 기록한다.

확인 문제

1. Vision encoder 출력의 hidden dimension을 LLM word embedding 차원에 맞춰야 하는 이유는 무엇인가?
2. [1, 256, 1024]에서 256과 1024는 각각 무엇을 뜻하는가?
3. Linear projector가 256개 visual token에 적용되면 출력 token 수도 256개인 이유는 무엇인가?
4. Q-Former의 32개 query는 257개 image feature에서 어떤 역할을 하는가?
5. Q-Former가 단순 average pooling과 다른 점을 Query, Key, Value로 설명해보자.
6. Flamingo가 visual token을 text 앞에 붙이지 않고 cross-attention으로 읽는 방식은 interleaved 입력에 왜 알맞은가?
7. Flamingo에서 $\alpha=0$으로 시작하면 새 cross-attention block이 초기 출력에 어떤 영향을 주는가?
8. Visual token 수를 줄였는데도 전체 VLM이 반드시 빨라진다고 말할 수 없는 이유는 무엇인가?
9. Frozen weight가 많아도 GPU memory가 0에 가까워지지 않는 이유는 무엇인가?

완료 체크

• Vision encoder, connector, LLM의 역할을 하나의 흐름으로 연결했다.
• LLaVA 원 논문의 linear projection과 두 학습 단계를 확인했다.
• BLIP-2의 32-query Q-Former와 두 pre-training 단계를 정리했다.
• Flamingo의 64-token Resampler와 gated cross-attention을 설명했다.
• 세 구조의 tensor shape와 visual token 수를 코드로 비교했다.
• Frozen module과 trainable module을 표에 표시했다.
• 교육용 attention proxy를 실제 latency와 구분했다.
